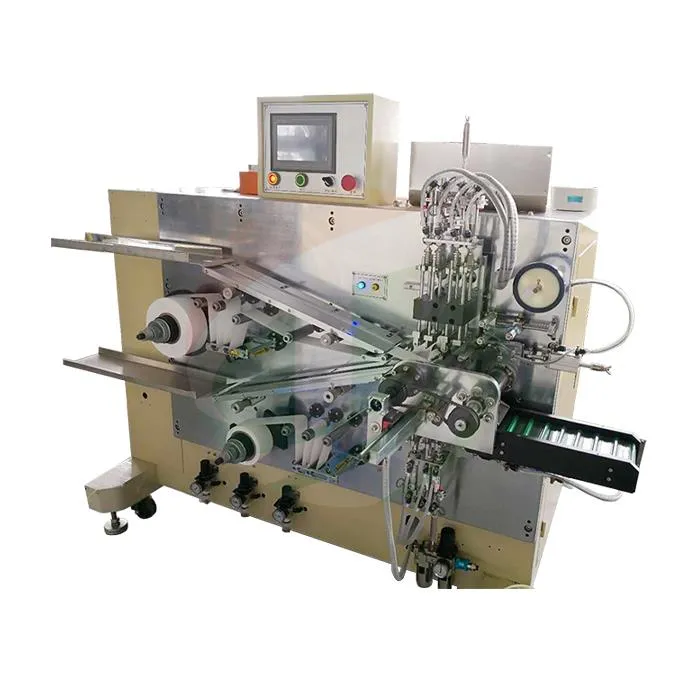

Wikkelmachine voor cilindrische cellen



Wikkelmachine voor cilindrische cellen





1 De batterijopwindmachine is een semi-automatische opwindmachine die wordt gebruikt voor het nauwkeurig opwinden van lithiumcilinderbatterijen voor de productielijn.

2. De batterijopwindmachine kan geschikt zijn voor verschillende batterijmodellen door het opwindblad te veranderen. Het wisselwerk is eenvoudig te bedienen.

Voordelen:

1 Adopteer een enkele naaldstructuur, bewegingstype om tegelijkertijd de naald en de naald te bereiken, de elektrode gemakkelijker te voeden, de elektrode te verminderen.

2 Kunstmatige voedingselektrode, automatisch opwinden, automatische naaldwissel, automatische beëindiging van plakband en automatische blanking.

3 Gebruik een ingebouwde controller om de spanningscontrole van de batterijwikkeling te realiseren. MATLAB gebruiken om de diameter van de batterijscheider van de analysator en de verandering van de rolkern te wijzigen, om het best passende wikkelproces voor curvecontrole te genereren.

4 Met elektrode-stofverwijderingssysteem



Materialen	Lengte (mm)	Breedte (mm)	Dikte (um)	Maximale buitendiameter (mm)	Binnenste diameter (mm)
Kathode-elektrode	200-1300	28-58	100-200	-------	-------
Anode-elektrode	200-1300	28-58	100-200	-------	-------
Scheidingsteken	In rol	30-60	16-45	250	76.2
Beëindigingsband	In rol	8-15	10-35	150	76.2



Model		TOB-YH-SW-C
Technologieparameter	Breedte opwindnaald	∮3,5 mm, kan worden aangepast
	Breedte scheidingswand	30-60mm
	Breedte elektrode	28-58mm
	Lengte van de elektrode	200-1300mm
	Breedte van de beëindigingstape	8-15mm
	Capaciteit	10-15ppm, afhankelijk van de lengte van de elektrode en de bediening door de mens
Voedingsspanning	AC220V, 1,5 KVA, 50 Hz
Gecomprimeerde lucht	0.4-0.6 MPa
Gewicht	Ongeveer 800kg
Afmeting (L*B*H)	1660 * 1300 * 1570 mm
