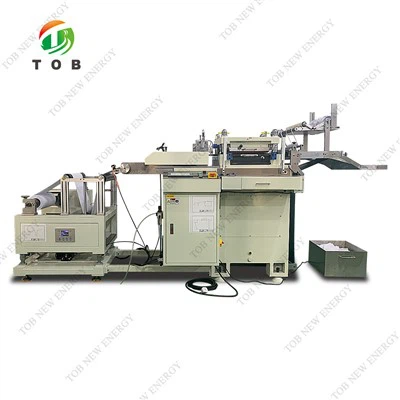

Automatische elektrodeplaat Die snijmachine

Model: TOB-ADCM-300
Deze TOB-ADCM-300 Automatische elektrode-elektrode-cutting-machine wordt gebruikt voor kathode- en anode-elektrodebladen Automatisch sterftjes bij de productie en onderzoek van de batterij. Het bestaat uit automatisch afwikkelapparaat, automatisch correctieapparaat, elektrode -positioneringsapparaat, elektrode ponsen en snijapparaat, rij -tractie -apparaat, automatisch afvalverzamelingsapparaat en andere mechanismen.

Aanvraag sturen

Praat nu

product Introductie

Automatische elektrodeplaat Die snijmachine

Productvideo

Specificatie

Deze TOB-ADCM-300 Automatische elektrode-elektrode-cutting-machine wordt gebruikt voor kathode- en anode-elektrodebladen Automatisch sterftjes bij de productie en onderzoek van de batterij. Het bestaat uit automatisch afwikkelapparaat, automatisch correctieapparaat, elektrode -positioneringsapparaat, elektrode ponsen en snijapparaat, rij -tractie -apparaat, automatisch afvalverzamelingsapparaat en andere mechanismen.

Hoofdcomponent samenstelling:

*Laadapparaat: de structuur van de lucht stijgende as, lucht stijgende as met positioneringsschaal aannemen; Gaat Servo Torque -elektrode automatisch afsluiten.

*Elektrode -beperkende component: neemt het geleidingswiel van het leidende plaat aan om de elektrode te beperken, om ervoor te zorgen dat het transport van de elektrode niet afwijkt.

*Drijfcomponent: neemt de stappenmotor aan om de tractie automatisch te regelen en kan elke elektrodelengte instellen voor tractie.

*Punchcomponent: de tractiemesvorm wordt op en neer geslagen, en de messenvormpallet neemt het modulaire mechanisme aan, wat handig is voor het laden, lossen en aanpassen.

*Component van de transportband: de transportband wordt door een aantal overplatende staven gecirculeerd om de overplating van de transportband te beperken.

*Beschermingsapparaat: aluminium profielframe met Plexiglas-plaatbeschermingsdeksel is geïnstalleerd en het sterftegoed wordt geïnstalleerd met bescherming van optische vezels.

Technische parameters

Apparatuurparameterindex	Parameter
Maximale voedingsbreedte	300 mm
Maximaal verwerkingsgebied	Maximale ponsmaat: 320 (inclusief tabblad)*240 mm
Dikte van de vereisten van de matrijsgrootte	Dikte> 8 mm
Voerregeling	Verstelbare voedingssnelheid en stap
Feed stap precisie	± 0,1 mm
Veiligheidsapparaat	Infrarood roosterbescherming en veiligheidswachten
Feed stap nauwkeurigheid	<0.1mm
Bedieningsinterface	Intelligente interface voor menselijke machines
Spoelgewicht	<50kg
De buitendiameter van de spoel	<300mm
Het leven van het ponsenmes	1-5 miljoen keer (volgens de kwaliteit van de mal en de precisie van machinevoeling)
Burr Degree	Verticale braam kleiner dan of gelijk aan 15 μm, horizontale braam kleiner dan of gelijk aan 20 μm
Haspeldiameter	3 inch (binnendiameter)
Schrootrecycling	Automatisch afvalscheiding en recyclingapparaat
Werkingsmodus	Automatische/handmatige modus
Besturingssysteem	PLC
Totale kracht	3 kW
Voedingsspanning	Enkele fase AC220V
Machinegewicht	700 kg
Algemene dimensie	L1650W1000H1800MM

Omgevingsvereisten

Parameterstandaard	Parameter
Omgevingstemperatuur	0 ~ 40 graden
Relatieve vochtigheid	20 ~ 90%RH
Stroomvoorziening	Enkele fase 220V, 50Hz
Spanningsschommelingsbereik	±10%
Gecomprimeerde lucht	0,4 ~ 0,8 mpa
Drukschommelingsbereik	±10%
Geen corrosieve gassen, vloeistoffen, explosieve gassen op locatie
