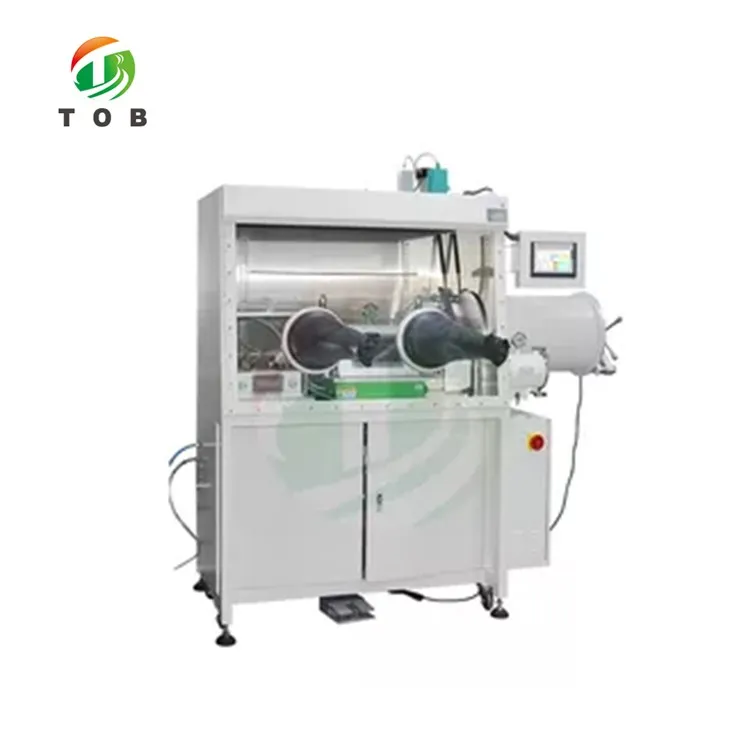

Handschoenenkastje voor vacuümatmosferen

1.Model:TOB-GB-1220
2.Feature: Met water en zuurstof minder dan 1ppm
3. Afmetingen doos: (L*B*H)=1220×750×900 mm
4. Materiaal doos: 304SS

Aanvraag sturen

Praat nu

product Introductie

Lithiumbatterij Vacuümatmosferen Handschoenenkastje met water en zuurstof van minder dan 1 ppm

Productvideo

Specificatie

1. Model

TOB-GB-1220 vacuümhandschoenkast is een handschoenenkast met één station met een water- en zuurstofgehalte van minder dan 1 ppm.

geschikt voor onderzoek naar lithium-ionbatterijen. Als u meer afstandhouders nodig heeft, kunt u kiezen voor een dubbel station of meer stations, dit kan worden aangepast.

glove box

3. Sleutelcomponenten

Onderdelen	Oorsprong
Vacuum pomp	EDWARDS (VK)
Circulerende ventilator	DARGANG (Taiwang)
Wateranalysator	(Duitsland OEM)
Zuurstofanalysator	(Duitsland OEM)
Druksensor	HALSTRUP-WALCHER (Duitsland)
Zuiveringsmaterialen	BASF, BAYER (Duitsland)
Handschoenen van butylrubber	PIERCAN (VS)
Elektromagnetische klep	BURKET (Duitsland)
Pijpfittingen	LEGRIS (Frankrijk)
PLC en touchscreen	SIEMENS (Duitsland)
Druk meter	WIKA (Duitsland)
Geïntegreerde klepbasis	(Aangepast)

4. Technologieparameters

Item		Parameter
Handschoenenkastje	Doos	Afmetingen doos: (LBH)=1220×750×900 mm Materiaal doos: roestvrij staal 304, dikte 3 mm Binnenoppervlak: behandeling met roestvrij staaldraad Buitenoppervlak: verf, wit
	Voorruit	Kantelramen, transparant gehard veiligheidsglas, dikte 8 mm
	Handschoenpoorten	Het materiaal is polyoxymethyleen, O-ringafdichting, zelfsmerende prestaties, gemakkelijk te onderhouden en goede afdichtingsprestaties
	Handschoenen	Butylrubber, diameter 8", lengte 32"
	Filter:	0.3 micron, een gasinlaat en een gasuitlaat
	Plank	Roestvrij staal, 2 lagen
	Verlichting	LED-verlichting, geïnstalleerd voor elk glazen raam
	Connector	Stand-by-interface 3 stuks, DN 40 KF, voedingsinterface 1 stuks (220V)
Grotere transitieve cabine	Kamer	Afmeting: diameter 360 mm, lengte 600 mm Materiaal: 304 roestvrij staal Oppervlak: draadtrekken aan de binnenkant, schilderen aan de buitenkant (wit)
	Medeplichtige	Glijdende lade: roestvrij staal 304 Deur: dubbele deur, materiaal geanodiseerd aluminium, dikte 10 mm, verticale bediening, met hefmechanisme Manometer: analoog display
	Controle	Automatische bediening van magneetventiel met aanraakscherm
Kleinere transitieve cabine	Kamer	Maat: diameter 150 mm, lengte 300 mm (100 mm lengte in het handschoenenkastje) Materiaal: 304 roestvrij staal Oppervlak: binnenkant: draadtrekproces, buitenkant: verf (wit)
	Medeplichtige	Standaardconfiguratie: klein cabineblad Deur: dubbele deur, schroefdraadborging Manometer: analoog display
	Controle	Handmatige klepbediening
Circulatiesysteem voor gaszuivering	Zuiveringskolom	Functie: gasdicht, water verwijderen, zuurstof verwijderen Materiaal container: 304 roestvrij staal Zuiveringsmaterialen: koperkatalysator: 5 kg, moleculaire zeef: 5 kg Zuiveringscapaciteit: zuurstof: 60L, water: 2Kg Water- en zuurstofindicatoren: minder dan 1 ppm
	Bloedsomloop	Werkgas: stikstof, argon Recyclagecapaciteit: geïntegreerd ventilatordebiet 90m³/h, frequentieconversie installeren
	Regeneratie	Werking: PLC bestuurt automatisch het regeneratieproces Regeneratiegas: werkgas gemengd met waterstofgas (waterstof 5-10%)
	Vacuum pomp	8m³/u, schottenpomp, met olienevelfilter, luchttrillingscontrole
	Kleppen	Hoofdkraan: DN 40 KF, elektrisch bediende hoekkraan Regelklep: elektromagnetisch geïntegreerde klep (roestvrijstalen geïntegreerde klepbasis, enkele kolom voor de integratie van zes kleppen)
Controle systeem	Functie	Inclusief zelfdiagnose, zelfstartende eigenschappen bij uitschakeling, met drukregeling en adaptieve functie Automatische besturing, cycluscontrole, wachtwoordbeveiliging
	Druk controle	Schakelkast, druk in de overgangskamer, werkdruk in de kast +/- 10mbar kan vrij worden ingesteld, verder dan +/- 12mbar automatische systeembeveiliging
	Pedaal	Controleer de boxdruk, eenvoudig te bedienen boost en buck
Weergavesysteem		Met behulp van het Siemens PLC-aanraakscherm kunt u de bedrijfsstatus, doosdruk, systeemrecords enz. weergeven
Controle van het vacuümsysteem		Vacuümpomp, kan handmatig of via de PLC worden gestart, stroomt 8 m³/u, vacuüm van de overgangskamer en houdt de drukbalans in de doos, vacuümpomp beperkt vacuüm Minder dan of gelijk aan 2x10-1pa
Wateranalysator		Meetbereik: 0 ~ 500 ppm Een breed scala aan toepassingen, vooral voor lithiumproductie en metaalorganische en andere gebruikers, de watersonde kan worden gereinigd door het regeneratieproces om de oorspronkelijke staat te herstellen en kan opnieuw worden gebruikt
Zuurstofanalysator		Meetbereik: 0 ~ 1000 ppm Het gebruik van de ZrO2-sensor om te voorkomen dat de levensduur van de brandstofcel kort is en om het probleem te voorkomen dat deze niet in de lucht kan worden blootgesteld
Organisch oplosmiddel Adsorber		Afmetingen: diameter 136 mm, hoogte 256 mm, gevuld met 2 kg actieve kool, in de doos geplaatst, kan het materiaal snel vervangen en vernietigt de zeer zuivere atmosfeer niet
