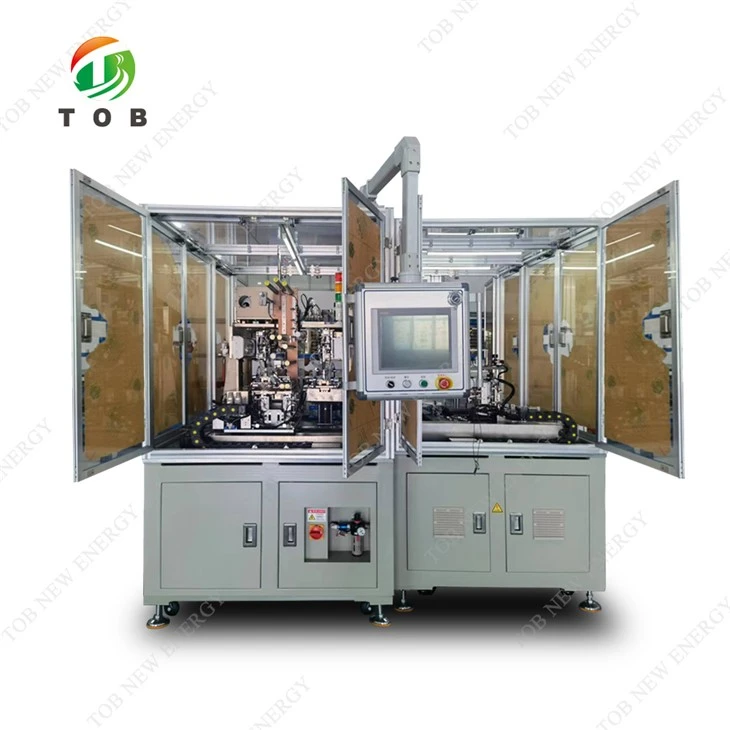

Automatische accu-elektrodestapelmachine

Model:TOB-ADP-300B
Stapelsnelheid:1.3-1.5s/st
Uitlijningsnauwkeurigheid van elektrode en separator: ±0.3 mm
Uitlijningsnauwkeurigheid van het eindvlak van de separator: ±0.3mm
Uitlijningsnauwkeurigheid van aangrenzende elektroden: ±0.2 mm
Algehele uitlijnnauwkeurigheid van de elektroden: ±0.3 mm

Aanvraag sturen

Praat nu

product Introductie

Automatische accu-elektrodestapelmachine voor lithium-zakcel

Productvideo

Specificatie

TOB-ADP-300B Apparatuuroverzicht en processtroom

Deze apparatuur wordt voornamelijk gebruikt in het Z-type stapelproces van lithium-ion-zakjescellen.

De kathode- en anode-elektroden bevinden zich respectievelijk in de materiaaldoos en worden handmatig in de stapelmachine ingevoerd. De separator die automatisch afwikkelt, gaat door het spanmechanisme en het correctiemechanisme en wordt vervolgens in de stapeltafel gebracht.

De manipulator beweegt herhaaldelijk naar links en rechts, en het zuignapmechanisme van de manipulator haalt respectievelijk de kathode- en anode-elektroden uit de materiaaldoos en voert vervolgens het stapelproces uit na secundaire nauwkeurige positionering, en drijft ook de separator aan om naar links en rechts te bewegen.

Er zijn vier sets persbladmechanismen op de stapeltafel om de elektroden samen te drukken. Nadat het stapelen is voltooid, wordt de cel verwijderd via het klemmechanisme van de manipulator, wordt de separator afgesneden en wordt de cel overgebracht naar het afplakstation voor automatisch afplakken.

Tegelijkertijd wordt gestart met het automatisch stapelen van de volgende cel en worden de cellen die zijn geladen automatisch gelost.

Uitrusting kenmerken

1. Hoge precisie: door de nauwkeurige positionering van de elektroden is de algehele positienauwkeurigheid van de elektroden tijdens het stapelen gegarandeerd ±0.3mm.

2. Nauwkeurigheid van de separator: automatisch afrollen, spanningscontrole, integrale modulecorrectie, nauwkeurigheid van de uitlijning van de separator ±0.3mm.

3. Betrouwbaarheid: de onderdelen met hoge precisie en hoge snelheid worden vastgezet met pinnen.

4. Stofbeheersing: de materiaaldoos is uitgerust met een effectief stofafzuigmechanisme, de zuigstang van de zuignap is gemaakt van niet-metalen materiaal.

5. Maatregelen voor meerdelig en ontbrekend stuk: de materiaaldoos zwaait de wind, de stukborstel, de manipulator schudt om de elektrode te scheiden.

Specificatie stapelmachine

Item	Specificatie
Totale afmetingen	B2400xL1800xH2200mm (afmetingen zijn onder voorbehoud van het definitieve ontwerp)
Gewicht/lager	Ongeveer 2000 kg, > 450 kg/m²
Kleur	Grijs (als partij A kleurvereisten heeft, geef dan kleurstandaardmonsters)
Stroomvoorziening	AC220V 50Hz, Spanningsfluctuatie ±10 procent, Vermogen: 3KW
Perslucht	0.5-0.7Mpa (5-7kgf/cm²), 200L/min
Omgevingstemperatuur	5-35 diploma
Relatieve vochtigheid	5-55 procent HR
Lucht/stof	Het bevat geen zout gas, giftig en bijtend gas en er mag geen geleidend stof zijn
Magnetisch en vibratie	Er mag geen magnetisch veld zijn dat het apparaat beïnvloedt, er mogen geen duidelijke trillingen zijn.

Apparatuur technische parameters

Item	Parameters
Stapelsnelheid	1.3-1.5s/st
Uitlijningsnauwkeurigheid van elektrode en separator	±0.3mm
Uitlijnnauwkeurigheid van het eindvlak van de separator	±0.3mm
Uitlijnnauwkeurigheid van aangrenzende elektroden	±0.2mm
Algehele uitlijnnauwkeurigheid van de elektroden	±0.3mm
Lagen stapelen	Instelbaar binnen het diktebereik
Separator wikkelproces	Nee (indien nodig kan dit worden toegevoegd)
Gekwalificeerd tarief	99 procent (defecten alleen veroorzaakt door deze machine)
Gebruikspercentage	98 procent (fout alleen veroorzaakt door deze machine)

Materiële specificatie

	Materiaal	Lengte mm	Breedte mm	Dikte uhm	Binnendiameter mm	Buitendiameter mm
Kathode elektrode	Deel	150-300	100-265	100-200	-	-
Anode elektrode	Deel	150-300	100-265	80-150	-	-
Tabblad kathode	-	8-20	10-80	6-30	-	-
Tabblad Anode	-	8-20	10-80	6-30	-	-
scheidingsteken	Rollen	-	150-300	12-45	φ76.2	φ300
Plakband	Rollen		10-20	20-50	φ76.2	φ150
