Natriumionenbatterij-elektrode-stapelmachine

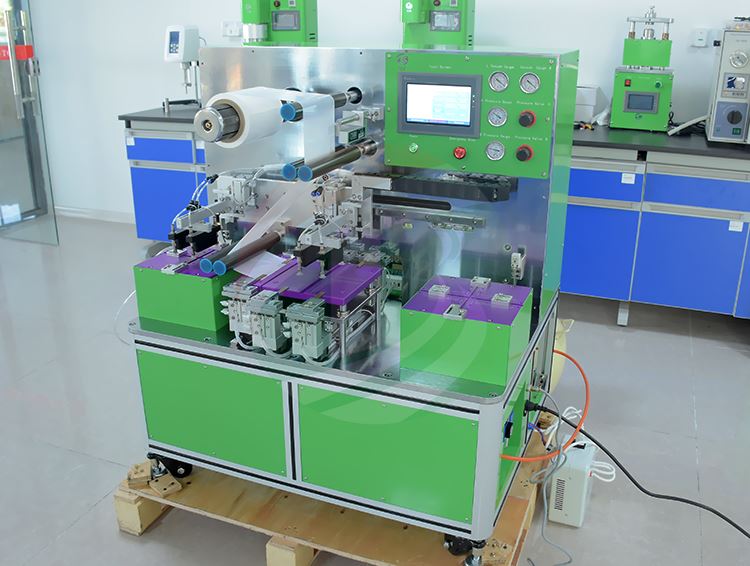

Semi automatischNatrium IonPouch Cell-batterijstapelmachine









TOB-BDP200-C-stapelmachine is geschikt voor het stapelproces van de kathode/anode-elektrode van lithiumbatterijen en het Z-type-stapelproces van de separator.

Deze apparatuur realiseert handmatig laden, daaropvolgende correctie van de elektrodepositie en het stapelproces is volledig automatisch. Het heeft de kenmerken van een hoge stapelefficiëntie en een hoge stapelnauwkeurigheid. Het ontwerp van het apparaat kan maximaal 150 * 150 mm cellen stapelen, en verschillende afmetingen kunnen worden bereikt door de armatuur aan te passen, wat zeer geschikt is voor de ontwikkeling en monsterproductie van gestapelde lithium-ionbatterijen. De apparatuur maakt gebruik van een enkel cantilever-structuurontwerp, automatische constante spanningscontrole van rolscheidingsmaterialen en automatische correctiecontrole.



Belangrijkste kenmerk:

1. Automatische servo-constante spanningscontrole van de rollenscheider

2. Automatische foto-elektrische correctiecontrole van de separator

3. Het aantal stapellagen kan automatisch worden geregeld volgens vooraf ingestelde instellingen;

4. Compatibel ontwerp, verandering van de batterijgrootte kan worden bereikt door de positioneringsarmatuur aan te passen, een groot instelbereik.

5. PLC-besturing, HMI-bediening, eenvoudig te gebruiken en te onderhouden;

6. Handmatig laden van de elektrode, automatische positionering, automatische handafzuiging door robots, automatisch stapelen.

7. De beweging naar links en rechts wordt bestuurd door een pulsmotor, die nauwkeurig en handig is voor fijnafstelling.



Model	Semi-automatische stapelmachine TOB-BDP200-C
Stapeltype	Z-type
Bedien methode	Handmatige invoer, robothandopname van stapelmateriaal, automatische volledigscheider, automatische afwijkingscorrectie en constante spanningscontrole
Nauwkeurigheid bij het stapelen	Uniformiteit Minder dan of gelijk aan ±0,3 mm
Stapelbereik	Batterij min. L40mm *B40mm,Max. L150mm*B150mm (exclusief tabblad)
Stapeldikte	Maximaal 30 mm
Stapellaag	Maximaal 500, instelbaar
Diameter scheidingsrol	Maximaal φ250 mm
Diameter scheidingskern	3" rolkern met luchtschachtklemming
Stroomvoorziening	Eenfase AC220V±10% (110V AC aangepast), 50HZ/60HZ
Stroom	0.6 kW
Bron van gecomprimeerde lucht	0.5-0.8 MPa
Grootte van uitrusting	L1000 * B780 * H1050mm
Verpakkingsgrootte	L1200 * B1180 * H1300mm
Gewicht van de uitrusting	285 kg
Bruto gewicht	356 kg
Opmerking	1. Stel voor een temperatuur van 25 ± 3 graden, vochtigheid 30-90RH, geen trillingen en elektromagnetische interferentie te gebruiken 2. Automatische servo-constante spanningscontrole van de rollenscheider 3. Automatische foto-elektrische correctiecontrole van de separator
