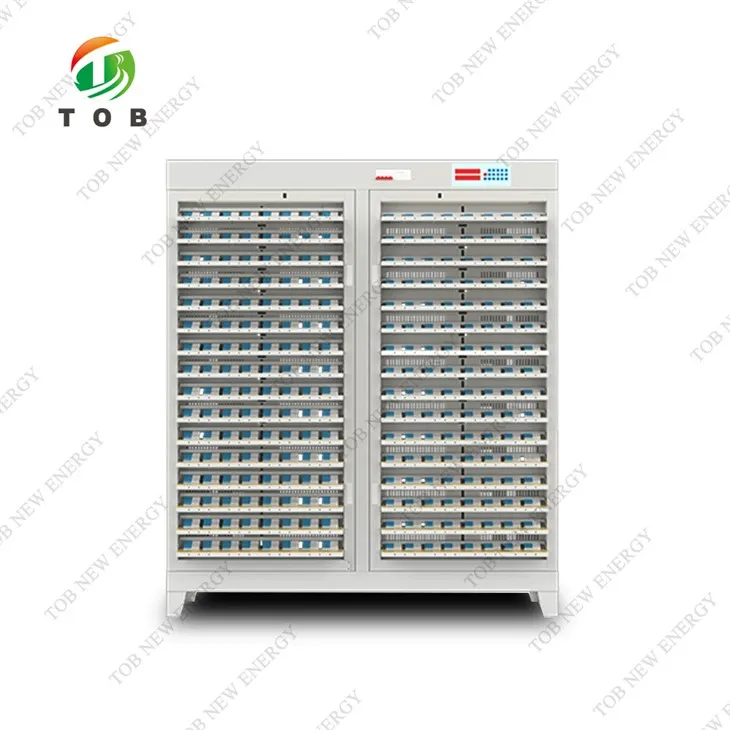

5V3A batterijvormingsmachine

1. Basissamenstelling van de apparatuur

Speciaal ontworpen volgens de vereisten van de 18650-batterij, is het geschikt voor 18650, 21700, 26650, 32650 batterij-testapparatuur voor chemische vorming en sortering.

Deze apparatuur bestaat voornamelijk uit een computer, communicatie-interface en batterijtestkast. De batterijtestkast bestaat uit een armatuur en een bord voor het plaatsen van het armatuur, een constante stroom- en spanningsbron, een hostbesturingscircuit, een bemonsteringscircuit, een microcontroller en een bedieningspaneel.

2. Machinebeschrijving

TOB-HF512-3K Het apparaat bestaat hoofdzakelijk uit een communicatie-interface en een batterijdetectiekast. De batterijtestkast bestaat uit een batterijklem en een plaatlichaam voor het plaatsen van een armatuur, een constante stroom constante spanningsbron, een registratiecontrolecircuit, een bemonsteringscircuit, een microcomputer met enkele chip en een bedieningspaneel.

3. Hoofdkenmerk

(1) Elke apparatuur kan constante stroom, constante spanning opladen en constante stroom ontlading uitvoeren voor 512 stuks cellen die binnen het spanningsbereik liggen.

(2) Voeding met constante stroom-constante spanning, schakelen van constante stroom naar constante spanning zonder impact, vooral geschikt voor het opladen van lithium-ionbatterijen

(3) Het apparaat gebruikt een AVR-computer met één chip als controlecentrum en werkt samen met het perifere bemonsteringscircuit, dat kan worden bestuurd door de bovenste computer. Wanneer aangesloten op de computer kan de volledige laad- en ontlaadcurve van alle kanalen worden opgeslagen, of kan deze worden gescheiden van de bovenste computer en worden bediend via het bedieningspaneel. Constante stroom constante spanning opladen, constante stroom ontladingstest, sorteren op tijd, enz.

(4) Elke batterij heeft zijn eigen onafhankelijke constante stroom- en constante spanningsbron, en de zelfvormende lus heeft geen invloed op elkaar.

(5) Op elk van de batterijbevestigingen is een LED gemonteerd als weergave van de operationele status, en wanneer de ontlading is voltooid, kan deze worden gebruikt om de sortering van de batterijcapaciteit aan te geven.

(6) Realtime detectie van elke accuspanning, tijdens het opladen, eerst opladen met constante stroom, wanneer de accuspanning de ingestelde waarde bereikt, wordt deze soepel overgezet naar opladen met constante spanning, wanneer aan de ingestelde tijd of huidige beëindigingsvoorwaarde is voldaan, wordt het opladen loopt af. Wanneer de constante stroom wordt ontladen en de batterijspanning lager is dan de ingestelde waarde, eindigt de ontlading en gaat de bijbehorende batterij-indicator branden.

(7) Met de uitschakelbeveiligingsfunctie kan de oorspronkelijke workflow blijven draaien nadat de stroom weer is ingeschakeld

(8) De bovenste computer kan 32 werkstapparameters en 256 cycli instellen. Elke bovenste computer kan 1 tot 15 sets microcomputersystemen met één chip aansluiten (stel hieronder 10 sets voor)

(9)Ondersteunende softwarefuncties

1) . Gebruik de grafische bedieningsinterface om gegevens zoals spanning, stroom, tijd en capaciteit van elke batterij weer te geven, en de bijbehorende werkstatus en abnormale omstandigheden in verschillende kleuren weer te geven.

2) Willekeurige gesegmenteerde indicatie van de batterijcapaciteit (tot 100 segmenten)

3) De datapunten kunnen worden geregistreerd op basis van de veranderende omstandigheden van spanning, stroom en tijd om een ​​volledige laad- en ontlaadcurvegegevens te vormen, en het tijdsinterval van de curvegegevenspunten is minder dan of gelijk aan 15 seconden.

4) Batterijsorteerfunctie onder verschillende omstandigheden (capaciteit, tijd, open

circuitspanning, ontladingsplatform, enz.)

5) Automatische berekening van de constante stroomlaadverhouding, capaciteitsverlies, ontladingsefficiëntie, gemiddelde spanning, mediaanspanning, enz.

6) Instelling van operatorrechten, hiërarchische werking

7) Kan laad- en ontlaadcurve, cyclusdiagram weergeven

4. Technische parameter
