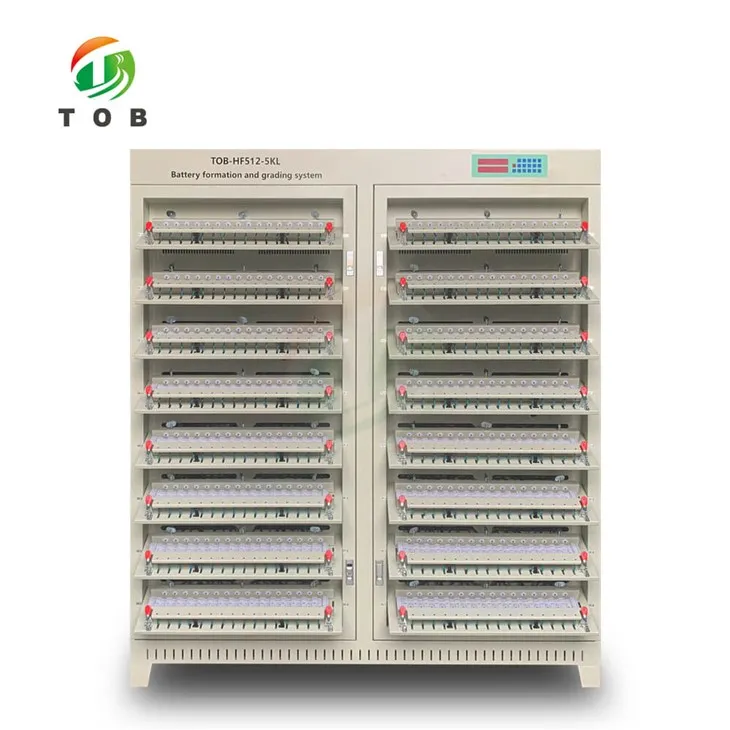

5V5A Batterijvormings- en sorteermachine

5V5A Batterijvormings- en sorteermachine

Materiaalmodel en vormstructuur:

Uitrustingsmodel:TOB-HF512-5KL

Apparatuur geïntegreerde structuur.

Referentiemaat uitrustingsvorm (mm):1650 (L) × 500 (B) × 1914 (H) (Alleen ter referentie, de daadwerkelijke apparatuur heeft voorrang)

De basissamenstelling van de apparatuur

Het apparaat bestaat hoofdzakelijk uit een communicatie-interface en een batterijdetectiekast. De batterijtestkast bestaat uit een batterijklem en een plaatlichaam om een ​​armatuur te plaatsen, een constante stroombron met constante spanning, een registratiebesturingscircuit, een bemonsteringscircuit, een microcomputer met één chip en een bedieningspaneel.

De belangrijkste prestaties van de apparatuur
1. Elke apparatuur kan constante stroom, constante spanningslading en constante stroomontlading uitvoeren voor 512 stuks cellen die binnen het testspanningsbereik vallen
2. Constante stroom-constante spanningsvoeding, constante stroom naar constante spanning schakelen zonder impact, vooral geschikt voor het opladen van lithium-ionbatterijen.
3. Het apparaat gebruikt een AVR-computer met één chip als controlecentrum en werkt samen met het perifere bemonsteringscircuit, dat kan worden bestuurd door de bovenste computer. Wanneer aangesloten op de computer, kan de volledige laad- en ontlaadcurve van alle kanalen worden opgeslagen, of deze kan worden gescheiden van de bovenste computer en worden bediend door het bedieningspaneel. Constante stroom constante spanning opladen, constante stroom ontladingstest, sorteren op tijd, etc.
4. Elke batterij heeft zijn eigen onafhankelijke constante stroom en constante spanningsbron en de zelfvormende lus heeft geen invloed op elkaar.
5. Op elk van de batterijarmaturen is een LED gemonteerd als weergave van de operationele status, en wanneer de ontlading is voltooid, kan deze worden gebruikt om het sorteren van de batterijcapaciteit aan te geven.
6. Real-time detectie van elke batterijspanning, tijdens het opladen, eerste constante stroom opladen, wanneer de batterijspanning de ingestelde waarde bereikt, zal deze soepel overgaan naar laden met constante spanning, wanneer aan de ingestelde tijd of huidige beëindigingsvoorwaarde is voldaan, eindigt het opladen . Wanneer de constante stroom wordt ontladen, wanneer de batterijspanning lager is dan de ingestelde waarde, stopt de ontlading en gaat de bijbehorende batterij-indicator branden.
7. Met de power-down-beveiligingsfunctie kan de originele workflow blijven draaien na de power-back
8. De bovenste computer kan 32 werkstapparameters en 256 cycli instellen. Elke bovenste computer kan 1 tot 15 sets microcomputersystemen met één chip aansluiten. (Stel hieronder 10 sets voor)
9. Ondersteunende softwarefuncties
1) Gebruik de grafische bedieningsinterface om gegevens zoals spanning, stroom, tijd en capaciteit van elke batterij weer te geven en de bijbehorende werkstatus en abnormale omstandigheden in verschillende kleuren weer te geven.
2) 3) De gegevenspunten kunnen worden geregistreerd volgens de veranderende omstandigheden van spanning, stroom en tijd om volledige laad- en ontlaadcurvegegevens te vormen, en het tijdsinterval van de curvegegevenspunten is minder dan of gelijk aan 10 seconden.
3) De datapunten kunnen worden geregistreerd volgens de veranderende omstandigheden van spanning, stroom en tijd om volledige laad- en ontlaadcurvegegevens te vormen, en het tijdsinterval van de curvedatapunten is minder dan of gelijk aan 10 seconden.
4) Batterijsorteerfunctie onder verschillende omstandigheden (capaciteit, tijd, nullastspanning, ontladingsplatform, enz.)
5) Automatische berekening van de laadverhouding met constante stroom, capaciteitsverlies, ontladingsefficiëntie, gemiddelde spanning, mediane spanning, enz .;
6) Instellen van gebruikersrechten, hiërarchische werking
7) Kan laad- en ontlaadcurve, cyclusdiagram weergeven;


Belangrijkste technische parameter
