Kalendermachine

1. Rolbreedte: 450 mm2. Instelbaar bereik van de rolafstand: 0-2.0 mm, aanpassingsnauwkeurigheid: 0,001 mm.3. Afmeting: ongeveer 2,8 m x 1,2 m X 1,8m

Aanvraag sturen

Praat nu

product Introductie

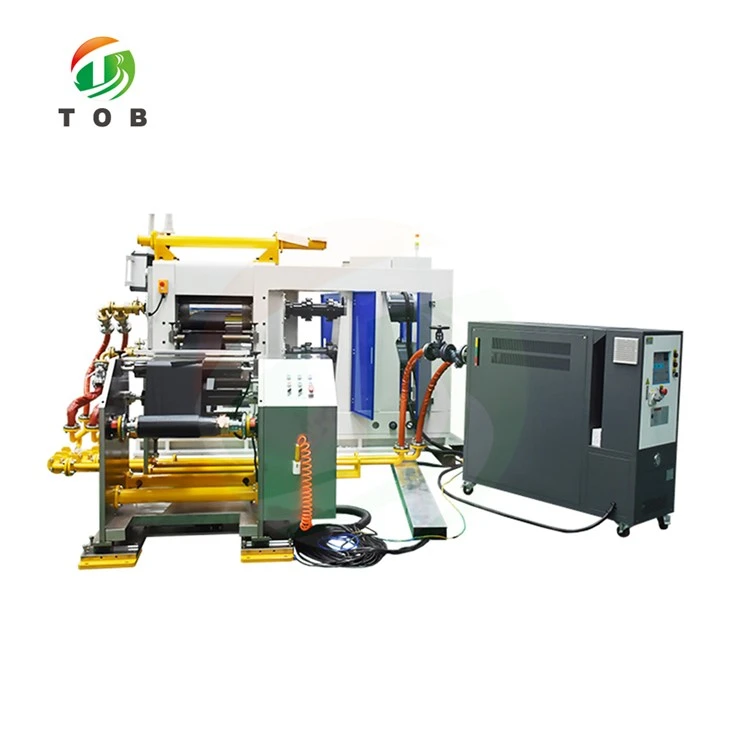

Automatische kalendermachine voor productielijn voor lithium-ionbatterijen

Specificatie

1. De tractie-elektrode wordt vastgeklemd door een aandrukrol waarop een bepaalde druk wordt uitgeoefend, zodat het losse poolstuk door de dubbele werking van de druk en de drukrolkneep tot een vooraf bepaalde dikte of een vooraf bepaalde verdichtingsdichtheid wordt verdicht, zodat zoals te produceren met behulp van het gewalste poolstuk. De lithiumbatterij bereikt de ontwerp/vooraf bepaalde volumetrische energiedichtheid en batterijprestaties.

Voeding: 3PH 380V, 50HZ, bereik spanningsschommelingen: +8%~–8%; totale voeding 30 kW plus 10% veiligheidsfactor.

Perslucht: Na drogen, filteren en stabiliseren: de uitlaatdruk is groter dan {{0}}.6~0.8Mpa; de luchtpijp is Φ8.

Omgevingstemperatuur: Minder dan of gelijk aan 28 graden.

Relatieve vochtigheid: RH Minder dan of gelijk aan 85%.

De lucht op de locatie moet droog zijn en vrij van zuur- en alkalicorrosie.

Hoofdinstallatiebasis: de dikte van het funderingscement in het hoofdlagergebied is niet minder dan 40 cm, en het resterende gebied is niet minder dan 10 cm; het grootste deel van de uitrusting (walserij voor batterijpalen) moet op de betonnen fundering worden geïnstalleerd met een belasting van niet minder dan 10 ton/m2.

Nee	Item	Beschrijving	Opmerking
1	Geschikt systeem	Continu walsproces van kathode en anode-elektrode van lithiumijzerfosfaat, lithiumkobaltaat, lithiummanganaat, lithiumnikkelkobaltmangaan
2	Rollend substraat	Aluminiumfolie (12um-1.5mm), koperfolie (6um-1.5mm), breedte: 150mm-380mm.
3	Rollende methode	Twee rollen worden horizontaal op en neer gerold en de aandrijving bevindt zich aan de rechterkant van het invoeruiteinde	Motoraandrijfbit
4	Werkdruk	Pompstation met constante druk, geschikt voor kathode-hogedrukwalsen en anodedruk-lagedrukaanpassing
5	Snelheid van apparatuur	Traploos instelbaar en de snelheid van de bovenste en onderste rollenbaan zijn gelijk	Max30m/min
6	Automatische aanpassingsfunctie voor lagerspeling	Automatisch openen met cilinderverstelling
7	Controle methode	PLC en touchscreen CNC-bediening.

Technische parameters

Nee.	Artikelen	Beschrijving	Opmerking
1	Effectieve afmeting van het roloppervlak	Ф400 mm x 450 mm, effectieve rolbreedte: 150 ~ 380 mm
2	Lijndruk tussen twee rollen	Maximaal3000KN
3	Ongedempte hardheidslaag	Minimaal 19 mm
4	Rolhardheid	HRC Groter dan of gelijk aan 67, uniformiteit van hardheid Minder dan of gelijk aan HS±2	Ondersteuning testrapport
5	Ruwheid van het roloppervlak	Ra Kleiner dan of gelijk aan 0.2	Ondersteuning testrapport
6	Rol rechtheid	Kleiner dan of gelijk aan ±0,0015 mm
7	Montage radiale slingering	Kleiner dan of gelijk aan ±0,0025 mm
8	Instelbaar bereik van de rolafstand	{{0}}.0 mm, afstelnauwkeurigheid: 0, 001 mm. De opening tussen de twee rollen is hetzelfde.
9	Nauwkeurigheid bij het drukken van rollen	Minder dan of gelijk aan ±{0}}.0015 mm (coatingnauwkeurigheid Kleiner dan of gelijk aan ±0,003 mm)
10	Controlenauwkeurigheid van de druk	Kleiner dan of gelijk aan 0.15T
11	Ren snelheid	Max30m/min
12	Maaibreedte	150 mm-580 mm
13	Maximale diameter terugspoelen	ф500mm
14	Maximale breedte terugspoelen	580 mm
15	Maximaal gewicht terugspoelen	300 kg
16	Diameter spoelbuis	Φ76mm
17	Radiale slingerfout tijdens de werking van de apparatuur	Kleiner dan of gelijk aan ±0.03
18	Ruwheid van het roloppervlak Ra	Kleiner dan of gelijk aan 0.15
19	Dezelfde as (op- en terugspoelhaspel)	Kleiner dan of gelijk aan ±0.03
20	Nauwkeurigheid van afwijkingscorrectie	Max. 0.2 mm
21	Maximale spanning	0 ~ 50N instelbaar
22	Kleur	Machinelichaam met roestvrij staal, oppervlaktebehandeling en coatingdelen, andere delen van de oppervlakteverf, uniforme spray internationaal warmgrijs.
23	Hoofdmotorvermogen	30 kW
24	Dimensie	Ongeveer 2,8 m x 1,2 m x 1,8 m
25	Afmeting van de rollenproductielijn	7.0m X 3.5m X 2.2m
26	Gewicht van de rol	Ongeveer 6T
27	Gewicht van de rollenproductielijn	Ongeveer 8T
