Zakcelspanningssorteermachine

Zakcelspanningssorteermachine

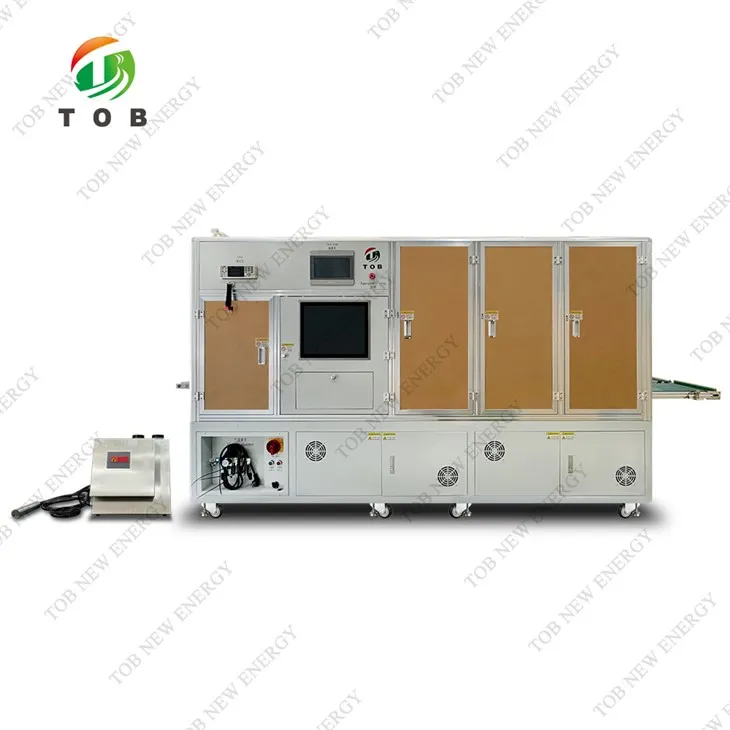

Deze TOB-BVG-PMC-spanningsbeoordelingsmachine voor zakjes wordt hoofdzakelijk gebruikt voor het scannen van de OCV-code en de DCIR-test van zakjescellen. De apparatuur realiseert het scannen van codes, OCV, DCIR-testen en inkjetprinten van buidelcellen. De streepjescode van de cel wordt gescand door een automatisch codescanpistool en verbonden met de cel, de interne weerstand en spanning van de cel worden getest door een zeer nauwkeurig testinstrument, en de celtestparameters en testtijd worden naar de server verzonden. De server zal automatisch de opgeslagen gegevens registreren en de resultaten terugkoppelen naar de apparatuur, en de apparatuur zal OK/NG beoordelen op basis van de resultaten.

Basisfuncties van apparatuur

Volgens de technische vereisten van klanten, met als uitgangspunt het verbeteren van de productie-efficiëntie en het verlagen van de productiekosten van producten, en volgens het concept van het realiseren van celproductietechnologie voor klanten, is deze machine een automatische uitrusting die de functies van handmatig laden en lossen integreert, automatische levering aan de testlocatie, automatische interne spanningsweerstandstest, automatische DCIR-test, automatische codescanning en gegevensinteractie.

Stroombeschrijving en structurele lay-out van apparatuur (grootte is alleen ter referentie, afhankelijk van feitelijk ontwerp)

Handmatige invoer van assemblagelijn → Testpositie van de stroomrichting van de assemblagelijn → OCV-testen → DCIR-testen → Scan- en spuitcodetesten → NG-selectie → OK-uitstroom van de assemblagelijn (uitstroom van de NG-assemblagelijn) → Verwijder de geteste cel handmatig

Apparatuurmechanisme en workflow

Handmatige invoer van trays: plaats de te testen producten handmatig op de toevoerlijn en de toevoerlijn wordt naar de testpositie gevoerd door de stapwaarde te nemen (één cel tegelijk wordt getest).

Testen van spanning en interne weerstand: na het positioneren wordt het scannen van de code gestart en wordt het testen uitgevoerd na het binden van de gegevens. Het testmodulemechanisme test de spanning en interne weerstand van een enkel product in de lade via sondecontact, en de testgegevens worden geüpload naar de industriële computer voor beoordeling en opslag. Na het testen stroomt de geteste batterij met de stromende waterband naar de achterkant.

DCIR-test: Het positioneringsmechanisme positioneert de lade en test vervolgens DCIR. Het testmechanisme drukt de sonde op het lipje en de verzamelde gegevens worden geüpload naar de industriële computer voor beoordeling en opslag.

Spuitcodescanstation: Wanneer de batterij naar het spuitcodescanstation wordt verplaatst, positioneert het positioneringsmechanisme de zuignap en spuit het spuitcodemechanisme de code. Nadat de spuitcode is voltooid, wordt deze gescand en gebonden en worden de gegevens de laatste keer op de lokale computer opgeslagen.

NG-selectiestation: Wanneer de batterij naar het NG-selectiestation wordt verplaatst, positioneert het positioneringsmechanisme de zuignap en voert na het positioneren een NG-sprong uit om de NG-batterij naar de NG-assemblagelijn te selecteren. De NG-assemblagelijn zal één positie verplaatsen totdat de assemblagelijn vol is, en een alarm zal aanleiding geven tot handmatige verwijdering van het NG-product.

Celblanking: nadat de celtest is voltooid, wordt de geteste cel aan het einde van de assemblagelijn handmatig uitgenomen om de test te voltooien.

Apparatuur past zich aan aan binnenkomende materialen en productspecificaties.

Bereik van zakcellen: breedte 35-135 mm, hoogte 60-200 mm (inclusief lipjes), dikte 3,5-13,5 mm

Vereisten voor vacuümgegoten schijfgrootte: lengte L=320mm-400 mm, breedte W=260mm-350 mm, breedte zuignappositie B Groter dan of gelijk aan 18 mm

Uiterlijkvereisten voor vacuümgegoten schijven: uniforme horizontale en verticale afstand voor enkele putten

Technische parameter

Technische specificaties van elk systeem

Configuratietabel standaardonderdelen en lijst met kwetsbare onderdelen

Standaardonderdelen en hoofdconfiguratietabel (parameters voor standaardonderdelen worden verstrekt door de fabrikant)

Opmerking:

Als de bovengenoemde merkcomponenten niet op voorraad zijn, zullen we in plaats daarvan vervangen door exemplaren van dezelfde klasse zonder informatie aan de klant, waardoor de levertijd niet wordt beïnvloed. Hoop op begrip!

Lijst met kwetsbare onderdelen

Eisen aan de installatieomgeving
